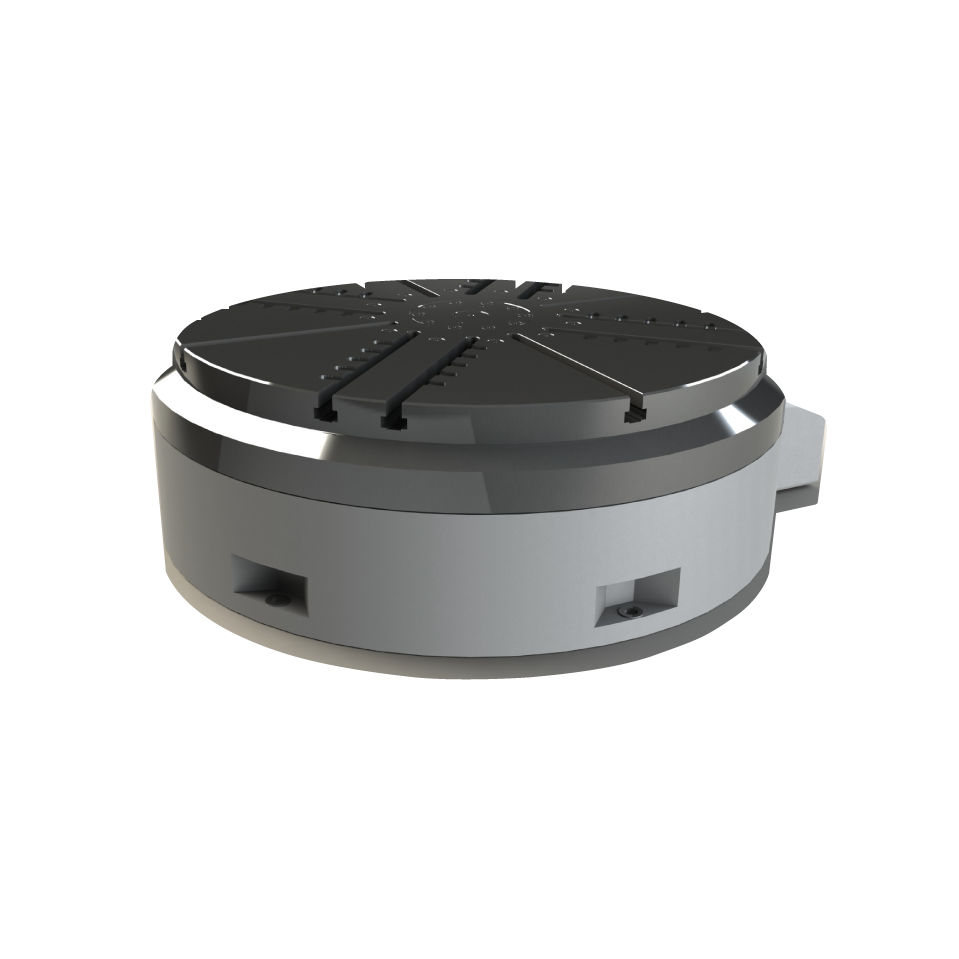

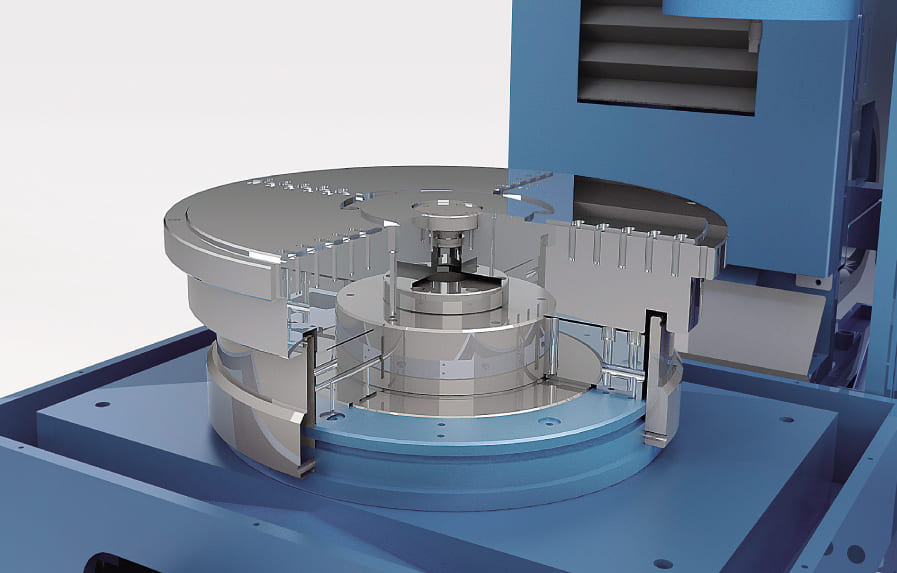

液靜壓旋轉工作台

使用液靜壓旋轉工作台的好處

油靜壓的功能表現可解決移動部件，如滑塊、滾珠、滾柱接觸摩擦所導致的磨損問題，藉由獨立液壓動力系統，傳輸液壓油注入軸向與徑向油室，使移動部件間產生穩定的油膜間隙，用以提供支撐旋轉盤與荷重的剛性。

液靜壓特性用於轉台

・透過油膜支撐軸向與徑向，靜壓特性擁有極高剛性。

・可低轉速運轉無”滯滑現象”(Stick-Slip)。

・無金屬接觸摩擦，有較長壽命。運轉低振動，透過油膜可平均化幾何精度特性提高運轉精度。

旋轉工作台應用範例

可安裝於各式現有工具機，使用旋轉工作台加工對於圓形工件可縮短加工時間，並可提高工件幾何精度，平面度、真圓度、同心度、迴轉精度等多項好處。液靜壓旋轉工作台因液靜壓特性，可載重重型工件，低速運轉幾乎無振動，油膜會吸收振動與調節壓力，迴轉精度最高可達0.3um。

旋轉工作台應用範例

平面磨床工作台上安裝可作為旋轉平面磨床

加工中心機

於加工中心機上安裝轉台，可提高加工圓形工件同心度

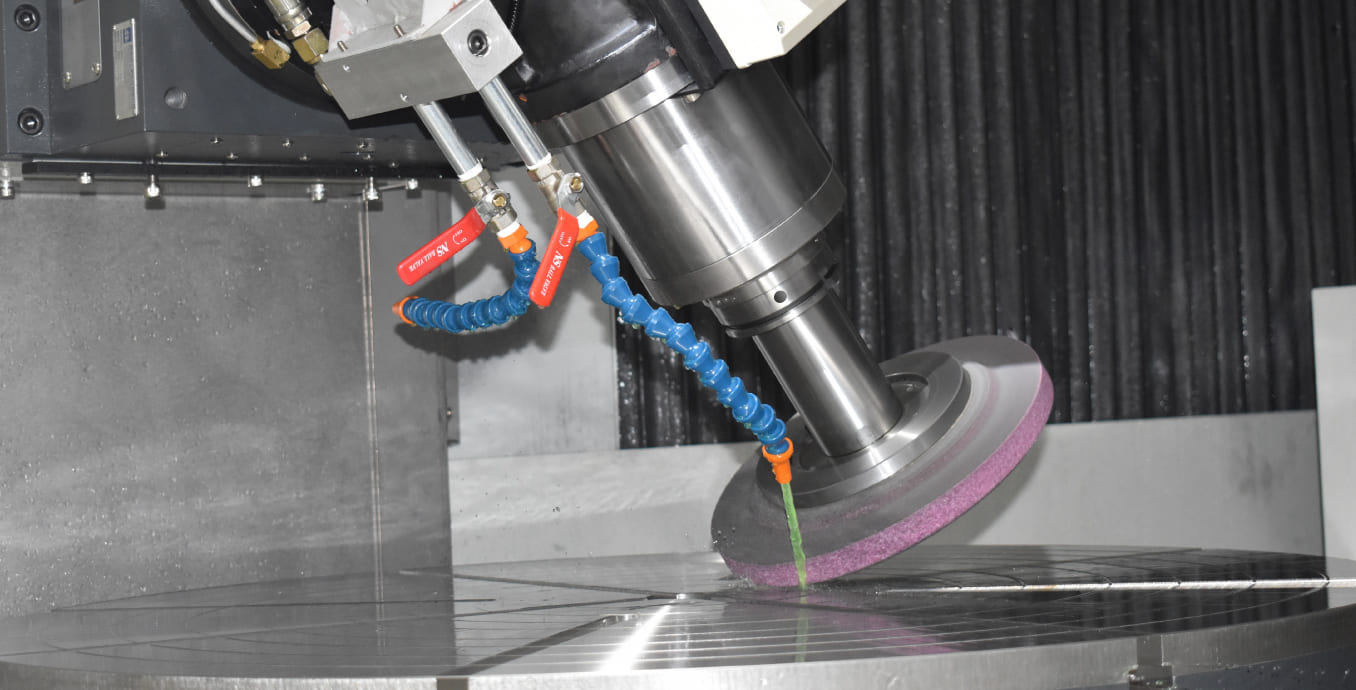

龍門磨床

龍門磨床可研磨大型圓形工件，縮端研磨時間

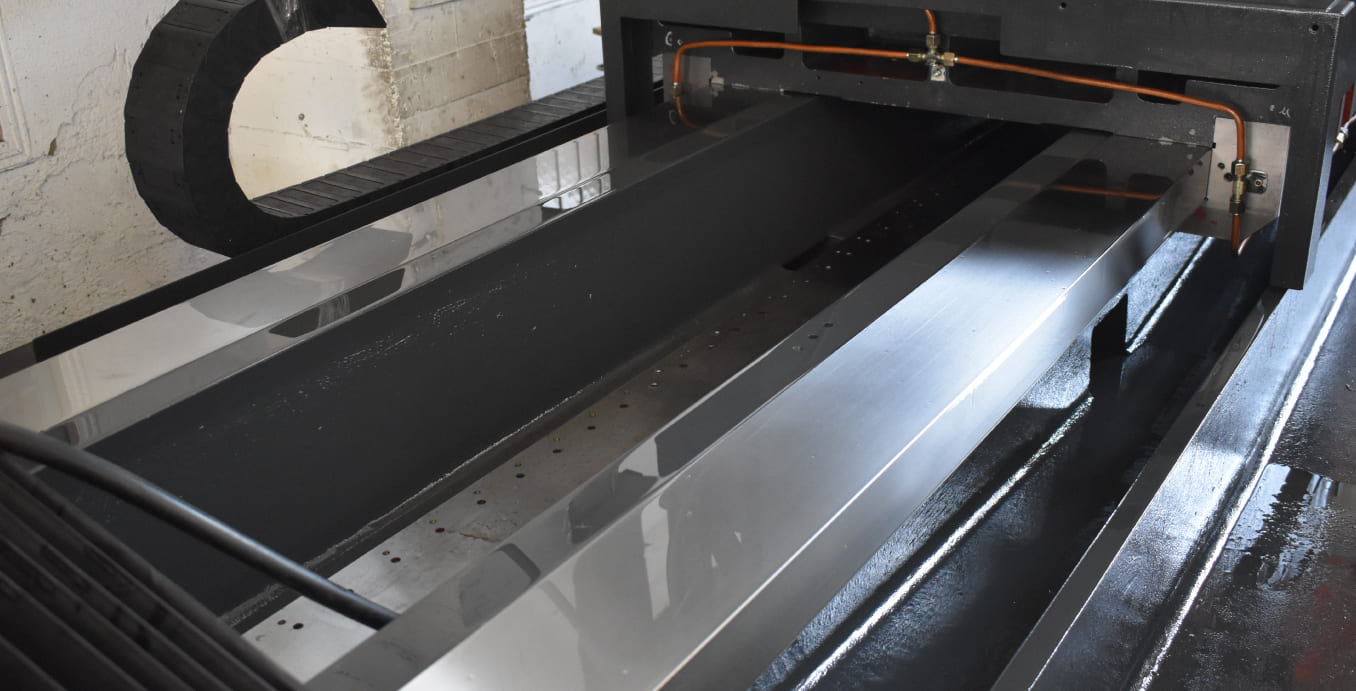

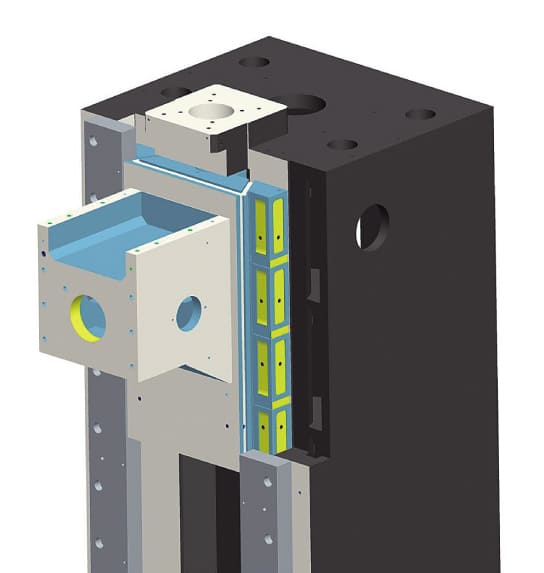

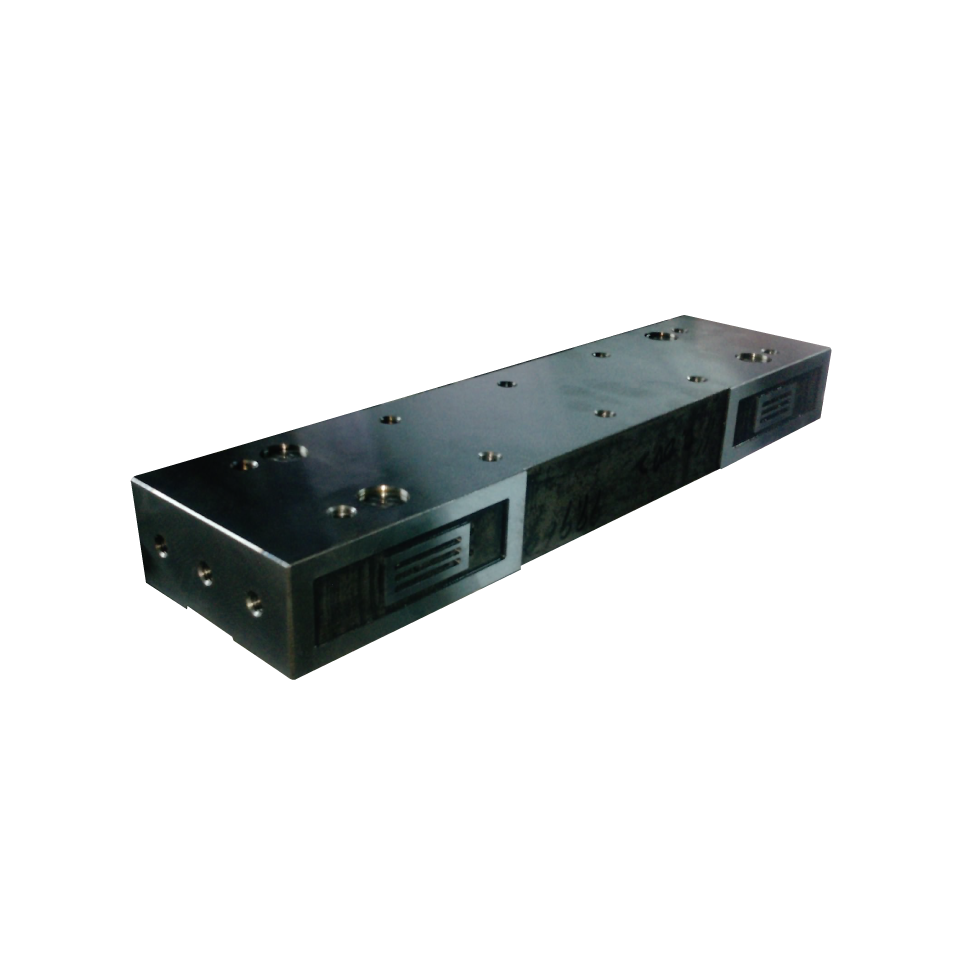

液靜壓導軌

高精度與高穩定度導軌

油靜壓的功能表現可解決移動部件，如滑塊、滾珠、滾柱接觸摩擦所導致的磨損問題，藉由獨立液壓動力系統，傳輸液壓油注入軸向與徑向油室，使移動部件間產生穩定的油膜間隙，移動件與導軌間無物理接觸，透過油膜達到超低摩擦係數使移動可達到平穩運動進而達到最小移動精度 1µm 的可能性。

液靜壓優勢

・高剛性和高精度

由油膜支撐其承載能力大，由於滑軌與滑座之間沒有物理接觸，這進一步提高了準確性。

・優秀的抗振性

透過油膜流體的自然阻尼效果，大大縮減由共振頻率所引起的振動。

・提高使用壽命

由於沒有直接接觸，因此沒有金屬與金屬的磨損，使得靜壓導軌使用壽命長。

・降低成本

無磨損、減振性、高剛性、高精度，以上特性降低了加工時間與維護成本。

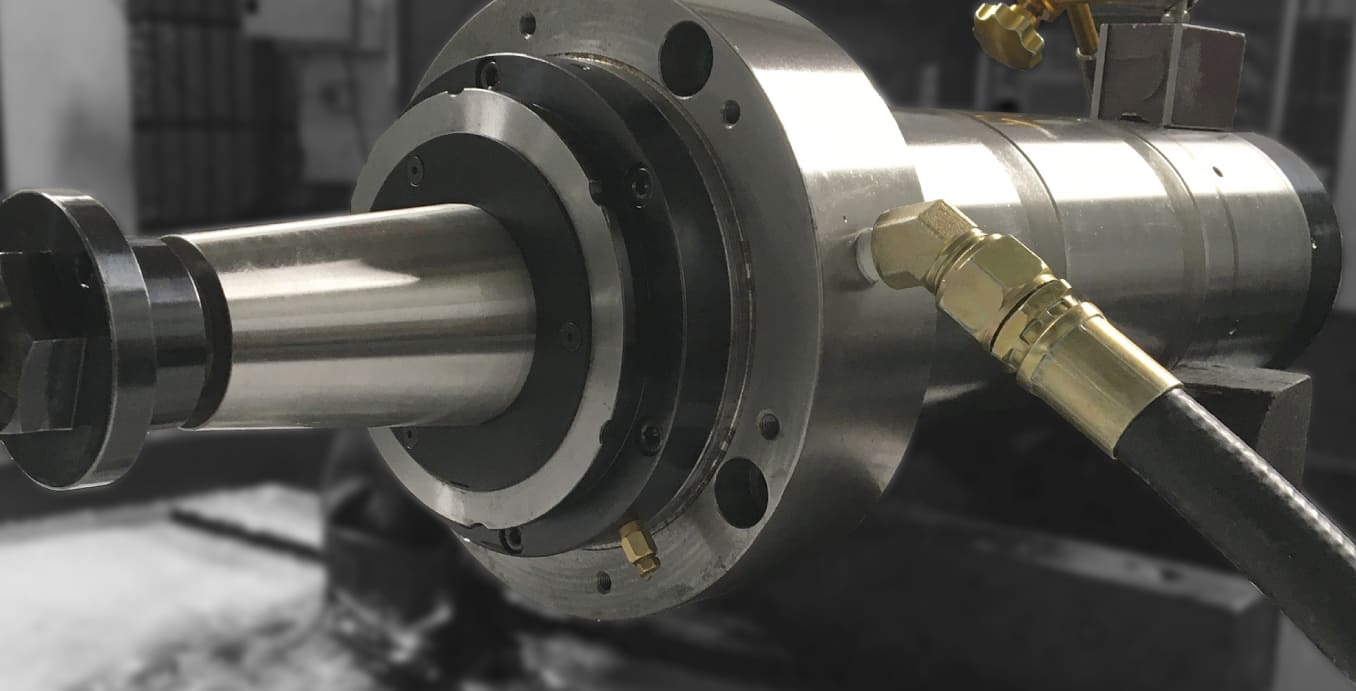

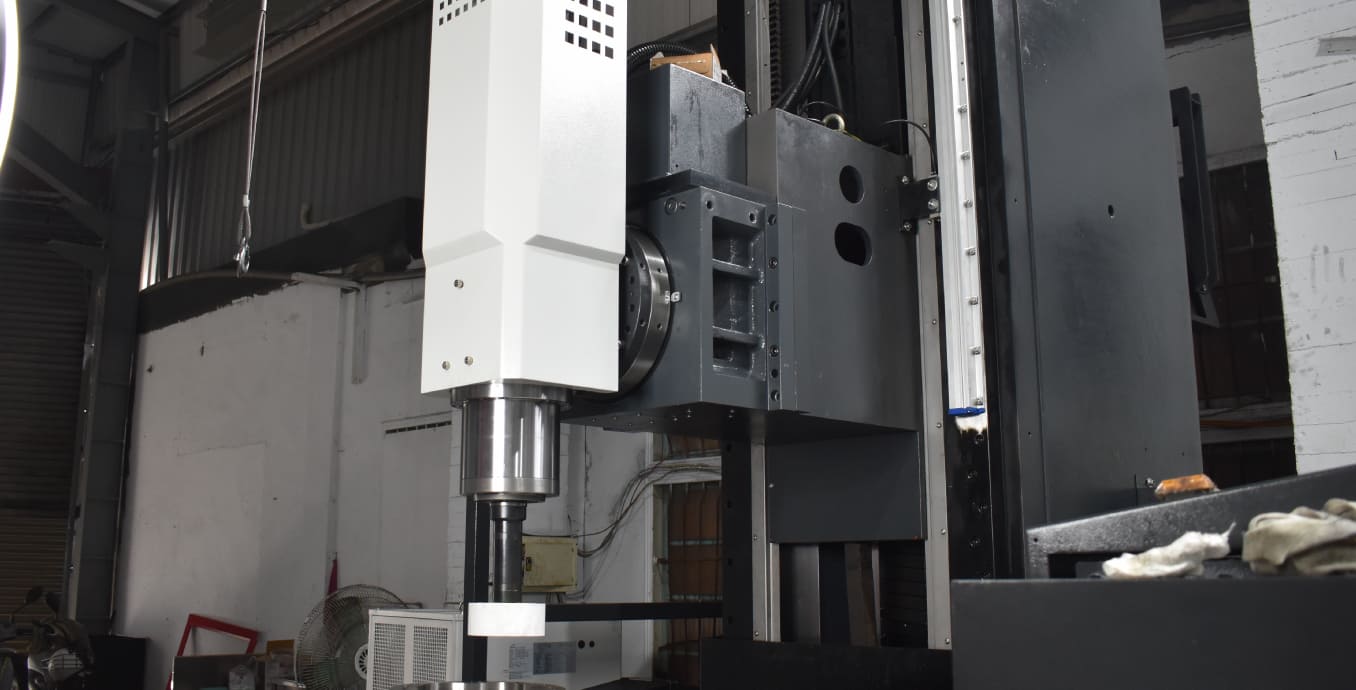

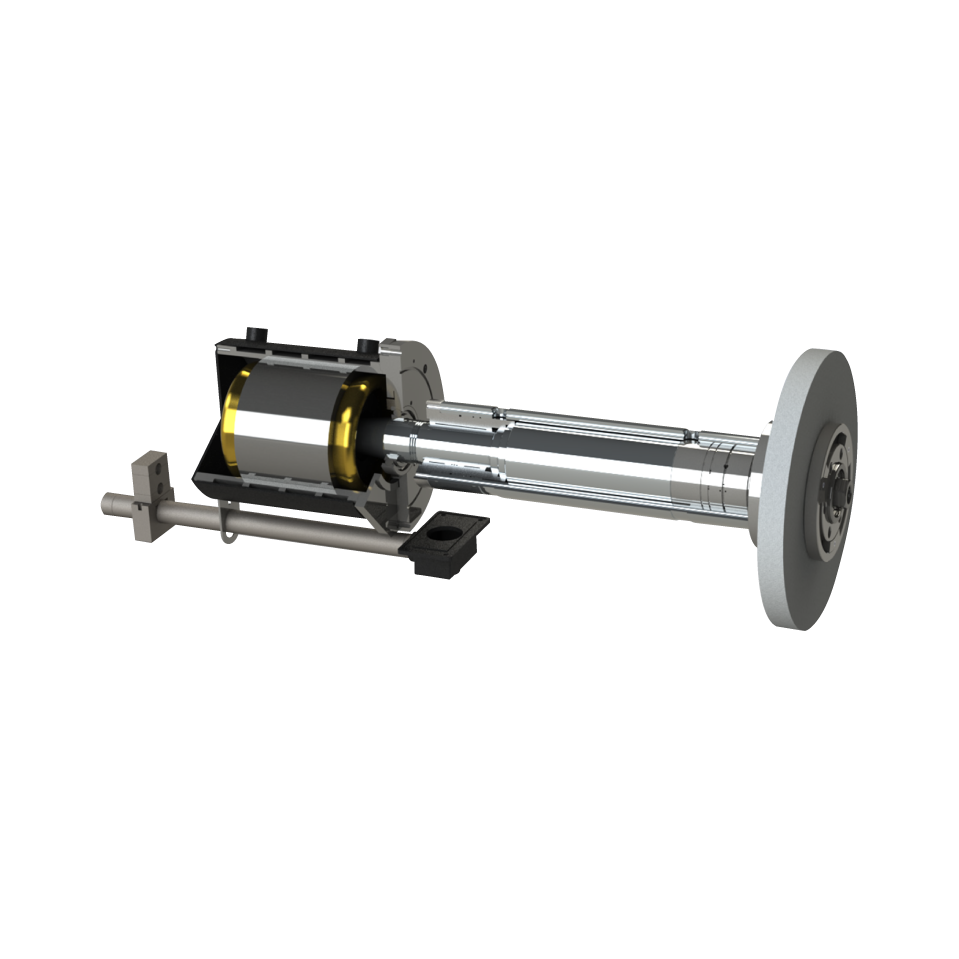

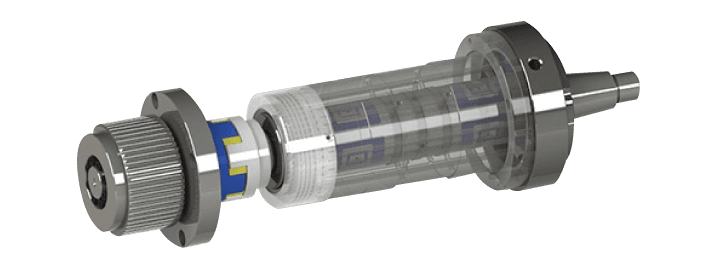

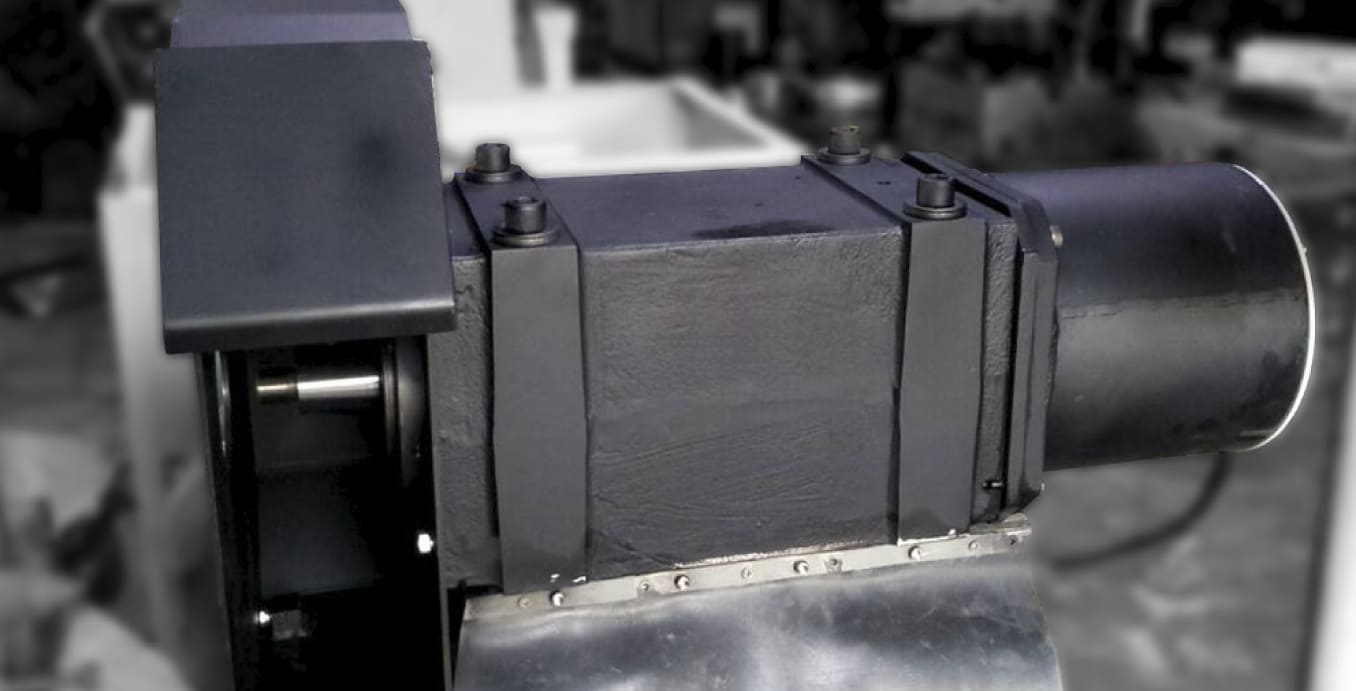

液靜壓主軸

高精密研磨關鍵技術

MING JING擁有研發設計與製造液靜壓主軸的能力，液靜壓主軸在磨床領域有多項優勢，其卓越的抗振性與優秀的迴轉精度，是提高研磨加工品質的關鍵特性。液靜壓主軸具有高剛性，可做重負荷加工，大幅縮短研磨加工時間。油壓系統對於主軸熱平衡有良好的散熱效果，減少了主軸熱伸長。
